一、產品別稱：

  大型地網接地電阻測試儀也稱大地網接地電阻測試儀，接地電阻測試儀、異頻法接地電阻測試儀、變頻大電流接地阻抗測試儀，大型接地網接地阻抗測試系統、接地裝置特性參數測試系統、大地網接地阻抗測試儀，接地阻抗測試儀，變頻抗干擾接地阻抗測試儀、變電站接地網接地特性參數測試儀、變頻大電流多功能接地阻抗測試儀等

二、產品概述：

   三級承試異頻法接地電阻測試儀 目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

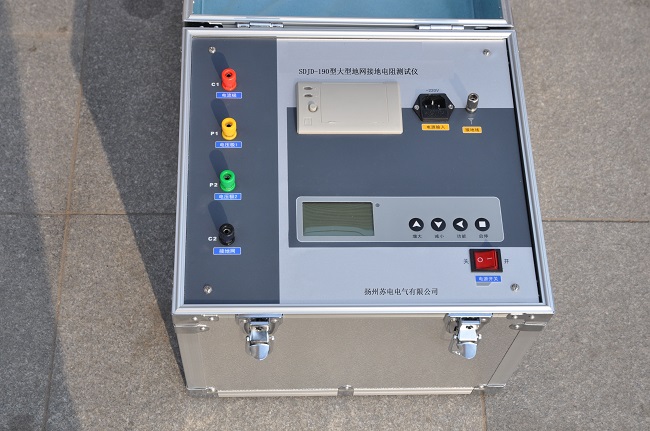

SDJD-190型大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，降低了試驗人員的勞動強度和試驗成本。

本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流蕞大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

三、產品性能特點：

1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

4、功能強大?？蓽y量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。

5、操作簡單。全中文菜單式操作，直接顯示出測量結果。

6、布線勞動量小，無需大電流線。

四、產品技術指標：

1、阻抗測量范圍：0～150Ω

2、分辨率：0.001Ω

3、測量誤差：±（讀數×2％+0.005Ω）

4、抗工頻50Hz 電壓干擾能力：10V

5、測試電流波形：正弦波

6、測試電流頻率：45Hz、55Hz 雙頻

7、蕞大輸出電流：5A

8、蕞大輸出電壓：420V

9、測量線要求： 電流線銅芯截面積≥1.5mm2

   電壓線銅芯截面積≥1.0mm2

10、供電電源：AC220V±10％，50Hz

11、外形尺寸：440×350×210

12、儀器重量：30kg
